pos机通信原理图（pos机工作原理图）



1、pos机通信原理图

POS 机通信原理图

1.

POS 机（销售点终端）是一种用于电子支付的设备，它通过通信网络与银行系统进行交互。POS 机通信原理图描述了 POS 机与银行系统之间的通信方式，包括数据传输、安全措施和协议规范。

2. 通信网络

POS 机通常通过以下网络与银行系统通信：

专线网络：专用线路直接连接 POS 机和银行系统，提供高可靠性和安全性。

公共交换电话网络 (PSTN)：使用传统的电话线进行通信，成本较低，但可靠性较差。

互联网：通过互联网安全传输协议 (IPSec) 进行通信，方便灵活，但对网络安全要求较高。

3. 数据传输

POS 机与银行系统之间的数据传输包括：

交易数据：包含交易金额、卡号、卡有效期等信息。

认证数据：用于验证交易的真实性和安全性，如 PIN 码、芯片数据和签名。

结算数据：汇总交易数据，用于向商家结算。

4. 安全措施

POS 机通信中采用以下安全措施：

加密：使用密钥加密交易数据，防止未经授权的访问。

认证：使用密码或数字证书对 POS 机和银行系统进行身份验证。

数据完整性：使用校验和或电子签名确保数据的完整性，防止篡改。

5. 协议规范

POS 机通信遵循以下协议规范：

ISO 8583：全球标准的金融交易消息格式。

EMV 规范：智能卡交易的标准规范。

PCI DSS：支付卡行业数据安全标准，规定了 POS 机的安全要求。

6.

POS 机通信原理图是了解 POS 机运作方式的关键。通过遵循标准的通信网络、数据传输、安全措施和协议规范，POS 机可以安全可靠地与银行系统进行交互，实现电子支付功能。

2、pos机工作原理图

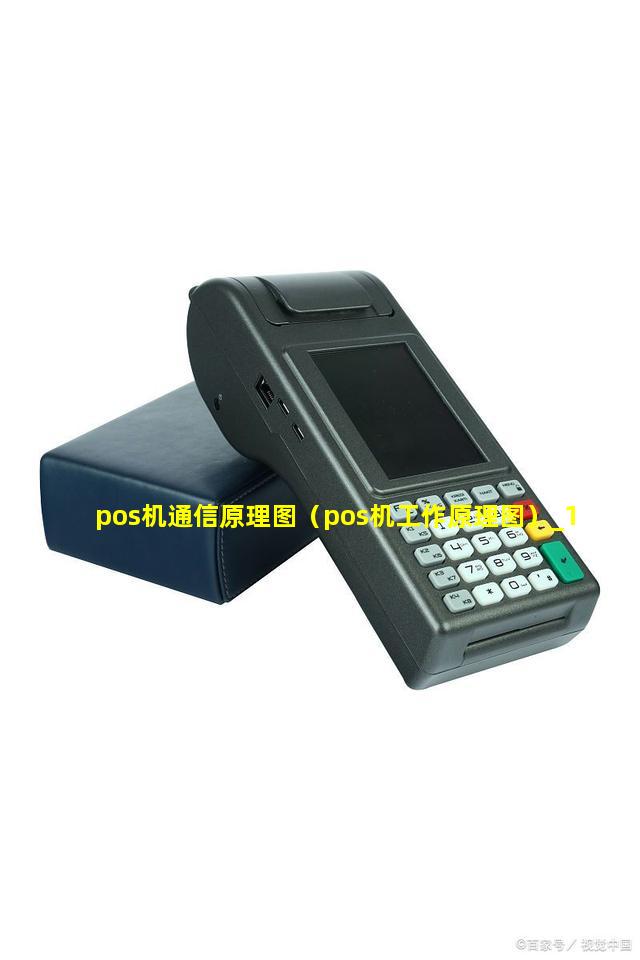

POS 机工作原理图

简介

POS 机 (Point of Sale) 是一个电子终端，用于处理销售交易。它允许企业通过信用卡、借记卡或电子钱包收取付款。本指南将提供一个详细的工作原理图，帮助您了解 POS 机的基本组成和操作流程。

组成

1. 读卡器：读取信用卡或借记卡信息的设备。

2. 处理器：负责处理交易数据并将其发送到发卡行和收单行。

3. 显示屏：向客户显示交易信息和金额。

4. 键盘：用于输入密码、金额和其他数据。

5. 收据打印机：打印交易收据。

6. 无线通信模块：允许 POS 机通过互联网或蜂窝网络连接到处理器。

工作原理

当客户插入或刷卡时，POS 机会：

1. 读取卡信息：读卡器读取卡内的磁条或芯片上的数据。

2. 验证卡：处理器向发卡行发送卡信息以验证卡的有效性和可用资金。

3. 授权交易：发卡行授权交易并发送授权码。

4. 处理交易：处理器将交易数据发送到收单行，该行处理付款并扣除客户的账户。

5. 打印收据：POS 机打印一份交易收据，其中包含交易信息、金额和授权码。

其他功能

除了处理交易外，POS 机还可提供以下附加功能：

库存管理

客户忠诚度计划

电子钱包集成

分析和报告

POS 机是现代销售环境中不可或缺的工具，它简化了付款流程并提高了交易安全性。通过了解其工作原理图，企业可以充分利用 POS 机的功能，为客户提供无缝的购物体验。

3、can通信原理图

CAN通信原理图

1. 概念

CAN总线（Controller Area Network）是一种多主总线通信协议，广泛应用于汽车、工业自动化和其他领域。它通过一个双绞线对实现高速、可靠的数据传输。

2. 原理

CAN通信采用以太网协议，其中每个节点都有一个唯一的标识符（ID）。节点可以是发送器、接收器或两者兼而有之。当某个节点有数据要发送时，它会将数据连同ID发送到总线上。所有其他节点都会接收数据，并根据ID决定是否接收该数据。

3. 总线拓扑

CAN总线采用串行、多主拓扑。这意味着任何节点都可以随时发送数据，无需等待中央仲裁器。节点之间互相连接，形成一个闭环。

4. 帧格式

CAN帧由以下字段组成：

- 帧起始 (SOF)：标识帧的开始。

- 仲裁字段：包含发送节点的ID。

- 控制字段：指定帧的长度和类型。

- 数据字段：包含要传输的数据。

- 帧校验序列 (FCS)：确保数据的完整性。

- 帧结束 (EOF)：标识帧的结束。

5. 错误检测和处理

CAN总线具有强大的错误检测和处理机制，可确保数据的可靠传输。如果检测到错误，总线将重新传输数据帧或切换到错误活动模式。

6. 应用

CAN总线广泛应用于以下领域：

- 汽车：发动机控制、变速箱控制、仪表盘通信等。

- 工业自动化：传感、执行器、PLC通信等。

- 医疗器械：诊断、治疗、监控等。

- 航空航天：发动机控制、传感器通信等。
